項目

項目描述

電壓

/頻率

額定輸出電壓

220V等級伺服驅動器：三相 220V  (正比于輸入電壓)

400V等級伺服驅動器：三相 400V  (正比于輸入電壓)

輸出頻率范圍

0Hz ~ 400Hz

輸入電壓/頻率

220V等級伺服驅動器：三相 220V；50Hz/60Hz

400V等級伺服驅動器：三相 400V；50Hz/60Hz

輸入電壓波動范圍

220V等級伺服驅動器：  198V ~ 242Vac；電壓失衡率：＜ 3％

400V等級伺服驅動器：  323V ~ 420Vac；電壓失衡率：＜ 3％

頻率變動容許值

頻率失衡率：  <±5％

  控制

 性能

運行命令通道

操作面板給定、控制端子給定、通訊給定，可通過多種方式切換

頻率給定通道

數字給定、模擬給定、通訊給定，輔助頻率給定，輔助頻率微調、頻率合成

控制方式

無PG 磁通矢量控制，帶PG 磁通矢量控制，  V/F 控制

調速范圍

1 ：200  (無PG 磁通矢量控制)，  1 ：5000  (帶PG 磁通矢量控制、伺服控制)

起動轉矩

0Hz時150％額定轉矩(無PG 磁通矢量控制)

0Hz時200％額定轉矩(帶PG 磁通矢量控制)

頻率精度

數字指令：±0.01%，   模擬指令：最高頻率× 0.2%Hz

運行轉速穩態精度

≤±0.5％額定同步轉速(無PG 磁通矢量控制)

≤±0.05％額定同步轉速(帶PG 磁通矢量控制)

速度波動

≤±0.5％額定同步轉速(無PG 磁通矢量控制)

≤±0.2％額定同步轉速(帶PG 磁通矢量控制、伺服控制)

過載能力

G型：  150％額定電流1分鐘，  200％額定電流0.5 秒

轉矩提升

自動轉矩提升或手動設置轉矩提升

加減速曲線

兩種方式：直線加減速、  S曲線加減速；

四種加減速時間，時間單位(分/秒)可選，最長60小時

自動電壓調整(AVR)

當電網電壓變化時，能自動保持輸出電壓恒定

保護功能

過載、過流、過壓、短路、接地、失速、過熱、瞬時掉電補償等

內置

功能

內置功能模塊

內置豐裕的功能模塊，可獨立設置乘除模塊、微分模塊、量化模塊、位置-速度轉換模塊、開關模塊、求和模塊、絕對值模塊、最小速 度模塊、松緊模塊、數字電位器模塊、比較器模塊、非線性增益模塊、數字濾波器模塊、輔助PID模塊。內部功能模塊可以靈活組態， 滿足各行業應用的需求。

IO輸入

輸出

開關量輸入

標配9路DI開關量輸入端子 ，實現驅動器運行使能、速度使能、正/反轉、多段速、點動使能、轉矩使能、輔助PID使能、電子電位器功 能

開關量輸出

標配5路數字量DO輸出(差分模式)，可實現驅動器準備好、故障指示、運行中指示、頻率檢測(輸出頻率≤頻率檢測基準)、頻率檢 測  (輸出頻率≥頻率檢測基準)、  驅動器過載、變頻器過電流指示

模擬量輸入

標配2路AI輸入 ，每個通道可輸入DC -10~+10V

模擬量輸出

標配2路AO輸出 ，每個通道可接DC -10~+10V

編碼器

接口

編碼器接口

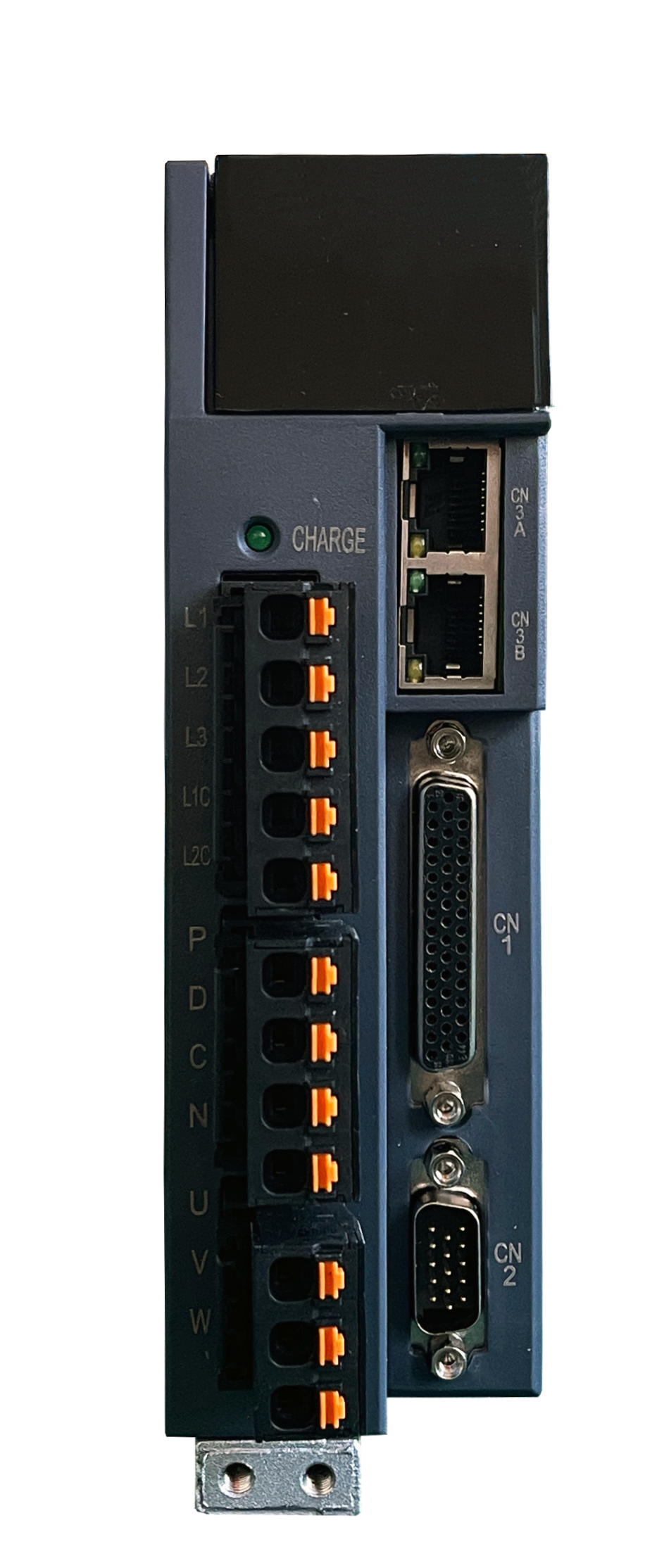

CN2為標配編碼器接口 ，為DB15接口，CN2內置1路5V電源差分式增量式編碼器接口，1路絕對式編碼器接口  (SSI、Endat、  多摩川 等)

通信接口

通信接口

CN3A和CN3B為標配通信接口。標配內置一路RS485隔離通信接口、一路Canbus隔離通信接口  (支持Canopen協議)

 使用

 環境

電源線長度

80M以內

接線端子

主回路：螺栓式接線 ，控制電源為單獨接線端子，控制信號端子：通訊為RJ45雙網絡接口 ，編碼器反饋為DB15接口 ，脈沖輸入/數字 量輸入輸出/模擬量輸入等為DB44接口

使用場所

室內，不受陽光直曬，無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等

海拔高度

低于1000米，  1000米以上降額使用，每升高1000米降額10%

環境溫度

－10℃ ~＋40℃  (環境溫度在40℃ ~50℃ ，請降額使用。環境溫度每升高1攝氏度，降額2%)

濕度

5%~95％RH，無水珠凝結

振動

小于5.9米/秒2 (0.6g)

存儲溫度

-40℃~+70℃

污染等級

PD2

配電系統

TN、TT

防護等級

IP20

結構

冷卻方式

強制風冷，直流風機

安裝方式

壁掛式
