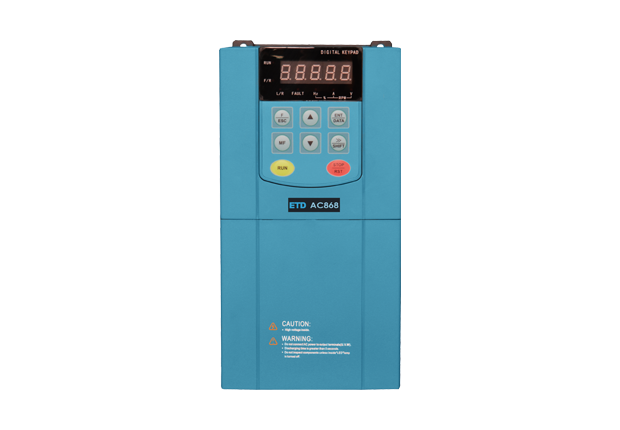

主要功能特點

卓越的電機控制性能

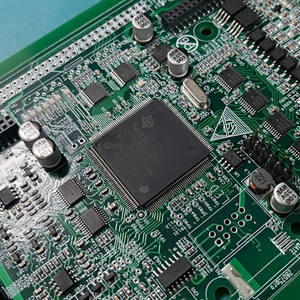

1. 高性能雙核DSP芯片，電流環125us實時控制周期，高精度速度控制、轉矩控制。

2. 高性能矢量控制策略，實現高精度磁通矢量控制，AC868高性能系統應用變頻器無論是開環矢量還是閉環矢量，性能

均達到業界領先水平。

3. 支持定位、插補、規劃模塊，支持定位控制，主從位置同步控制。

4. 起動轉矩：0Hz時150%額定轉矩（無PG磁通矢量控制），0Hz時200%額定轉矩（帶PG磁通矢量控制）。

5. 調速范圍：1:200（無PG磁通矢量控制），1:5000（帶PG磁通矢量控制、伺服控制）。

6. 速度波動：≤±0.5%額定轉矩（無PG磁通矢量控制），≤±2%額定轉矩（帶PG磁通矢量控制、伺服控制）。

7. 轉矩控制精度：±5%（無PG磁通矢量控制），±2%（帶PG磁通矢量控制）。

8. 過載能力：G型：150%額定電流2分鐘，200%額定電流0.5秒。

9. 保護功能：過載、過流、過壓、短路、接地、失速、過熱、瞬間掉電補償?shù)取?/span>

強大的網絡通信能力

1. 內置標準RS485串行通訊接口（標準Modbus協議）。

2. 支持外接選配Profibus、Profinet、Device-net、Powerlink、EtherNetIP、Ethercat、MODBUS-TCP、Canbus

（支持 Canopen協議）等。

廣泛適應各種電機和編碼器反饋

1. 支持感應電機、異步伺服電機、永磁同步伺服電機。

2. 高性能開環矢量控制、閉環矢量控制、高性能VF控制。

3. 標配一路增量式編碼器反饋接口。

4. 支持第二路增量式編碼器反饋擴展。

5. 支持絕對值編碼器反饋（SSI、Endat、多摩川等）。

6. 支持高速脈沖輸入和分頻輸出。

豐富的功能模塊和調試軟件

1. 可組態多功能輸入輸出端子，實現變頻器準備好、故障指示、運行中指示、頻率檢測（輸出頻率≤頻率檢測基準，

輸出頻率≥頻率檢測基準）、編碼器反饋故障、驅動器過載，變頻器過電流指示等功能。

2. 內置大量功能模塊，可獨立設置乘除模塊、微分模塊、量化模塊、位置-速度轉化模塊、開關模塊、求和模塊、絕

對值模塊、最小速度模塊、松緊模塊、數字電位器模塊、比較器模塊、非線性增益模塊、數字濾波器模塊、輔助PI

D模塊。

3. 內置功能模塊可靈活組態，滿足各行業應用需求。

4. 強大的上位機調試軟件，中英文雙語支持。

技術參數

項目		項目描述
電壓 \ 頻率	額定輸出電壓	400V等級標準變頻器：三相400V（正比于輸入電壓） 480V等級標準變頻器：三相480V（正比于輸入電壓） 400V等級共母線變頻器：三相400V（正比于輸入電壓） 480V等級共母線變頻器：三相480V（正比于輸入電壓）
	輸出頻率范圍	0Hz～400Hz
	輸入電壓/頻率	400V等級標準變頻器：三相400V；50Hz/60Hz; 480V等級標準變頻器：三相480V；50Hz/60Hz; 400V等級共母線變頻器：DC540V; 480V等級共母線變頻器：DC680V;
	輸入電壓波動容許范圍	400V等級標準變頻器：323V～420vac；電壓失衡率：＜3%; 480V等級標準變頻器：408V～528vac；電壓失衡率：＜3%; 400V等級共母線變頻器：DC 450V～592V; 480V等級共母線變頻器：DC 575V～745V;
	頻率變動容許值	頻率失衡率：<±5%
	運行命令通道	操作面板給定、控制端子給定、通訊給定，可通過多種方式切換
	頻率給定通道	數字給定、模擬規定、通訊給定，輔助頻率給定，輔助頻率微調、頻率合成
	控制方式	無PG磁通矢量控制，帶PG磁通矢量控制，V/F控制
	調速范圍	1:200（無PG磁通矢量控制），1:5000（帶PG磁通矢量控制、伺服控制）
	起動轉矩	0Hz時150%額定轉矩（無PG磁通矢量控制） 0Hz時200%額定轉矩（帶PG磁通矢量控制）
	頻率精度	數字指令：±0.01%，模擬指令：最高頻率×0.2%Hz
	運行轉速穩態精度	≤±0.5%額定同步轉速（無PG磁通矢量控制） ≤±0.05%額定同步轉速（帶PG磁通矢量控制）
	速度波動	≤±0.5%額定同步轉速（無PG磁通矢量控制） ≤±0.2%額定同步轉速（帶PG磁通矢量控制、伺服控制）
	過載能力	G型：150%額定電流2分鐘，200%額定電流0.5秒
	轉矩提升	自動轉矩提升或手動設置轉矩提升
	加減速曲線	兩種方式：直線加減速、S曲線加減速四種加減速時間，時間單位（分/秒）可選，最長60小時
	自動電壓調整（AVR）	當電網電壓變化時，能自動保持輸出電壓恒定
	保護功能	過載、過流、過壓、短路、接地、失速、過熱、瞬間掉電補償?shù)?/span>
內 置功能	多功能輸入	標配DI1-DI5八路開關量輸入端子，實現變頻器運行使能、速度使能、差分輸入使能、模擬量輸入使能、點動使能、轉矩使能、輔助PID使能、電子電位器功能；
	多功能輸出	標配DO1-DO4四路開關量輸出端子，可實現變頻器準備好、故障指示、運行中指示、頻率檢測（輸出頻率≤頻率檢測基準）、頻率檢測（輸出頻率≥頻率檢測基準）、編碼器反饋故障、驅動器過載、變頻器過電流指示
	內置功能模塊	內置大量功能模塊，可獨立設置乘除模塊、微分模塊、量化模塊、位置-速度轉換模塊、開關模塊、求和模塊、絕對值模塊、最小速度模塊、松緊模塊、數字電位器模塊、比較器模塊、非線性增益模塊、數字濾波器模塊、輔助PID模塊，浮點數模塊。內部功能模塊可靈活組態，滿足各行業應用的需求。
操作與顯示	LED面板	標配LED面板，調試簡單，狀態指示
		可實現面板遠控

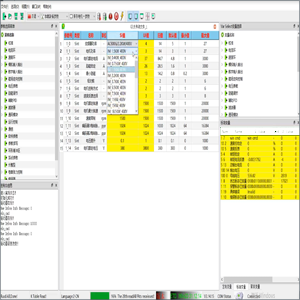

	上位機軟件	中英文雙語支持，具有強大的示波器功能，多通道記錄數據并波形顯示
通訊	通訊功能	內置標準RS485串行通訊接口（標準Modbus協議），選配Canbus總線接口（支持Canopen協議）工業以太網ProfiNet支持（選配卡）工業以太網EtherCat支持（選配卡）工業現場總線Profibus支持（選配卡）支持選配MODBUS TCP，EtherNetIP，網絡接口卡支持選配PowerLink，Device-net網絡接口卡
擴 展功能	編碼器	標配一路增量式編碼器反饋接口，支持第二路增量式編碼器反饋擴展，支持絕對值編碼器反饋（SSI、Endat、多摩川等），支持高速脈沖輸入和分頻輸出
	模擬量	標配四路0-10V模擬量輸入，兩路0-10V模擬量輸出；通過擴展，可實現兩路0-20mA（或4-20mA）模擬量輸入，和兩路0-20mA（或4-20mA）模擬量輸出
	無源觸點	可擴展兩路繼電器輸出觸點，每路包括一個常開觸點和一個常閉觸點 電氣規格：AC250V/2.5A，DC24V/5A
使用環 境	電源線長度	100米之內
	接線端子	主回路：標準電源插排控制回路：可插拔接線端子
	使用場所	室內，不受陽光直曬，無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽分等
	海拔高度	低于1000米，1000米以上降額使用，每升高1000米降額10%
	環境溫度	-10℃～+40℃（環境溫度在40℃～50℃，請降額使用。環境溫度每升高1℃，降額2%）
	濕度	5%～95%RH，無水珠凝結
	振動	小于5.9米秒²(0.6g)
	存儲溫度	－40℃～＋70℃
	污染等級	PD2
	配電系統	TN,TT
結構	防護等級	IP20
結構	冷卻方式	強制風冷，直流風機
	制動單元	15KW以下內置，15KW以上外配
	安裝方式	壁掛式，110KW及以上壁掛或落地兩種安裝方式
	效率	45kW G及以下≥93%；55kW G及以上≥95%

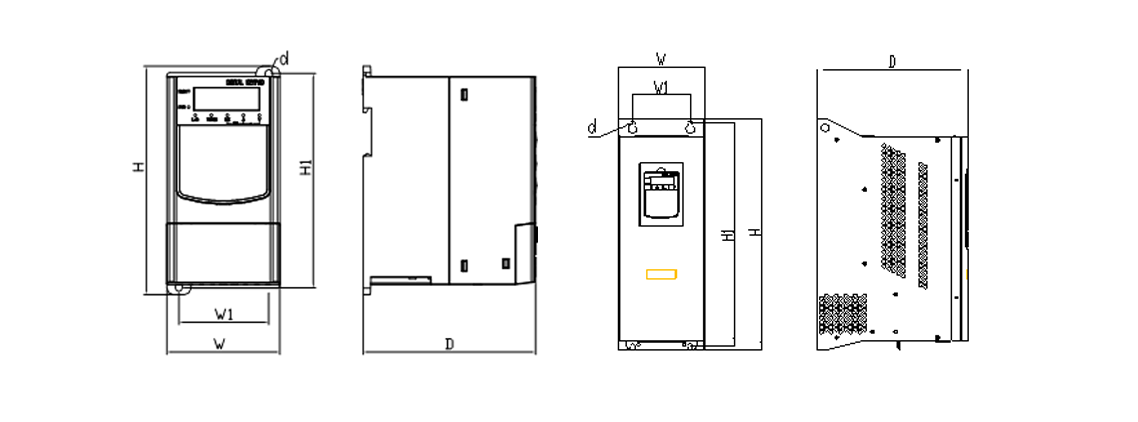

規格尺寸

型號	額定功率（KW）	輸出電流（A）	外形尺寸 WxHxD（mm）	安裝尺寸 W1xH1（mm）	安裝鉚釘
868G/0000.4/200	0.4	2.1	124x245x170	106x230	M5
868G/0000.75/400	0.75	2.1
868G/0001.5/400	1.5	3.8
868G/0002.2/400	2.2	5.1
868G/0003.7/400	3.7	9
868G/0004.0/400	4.0	9.5
868G/0005.5/400	5.5	11
868G/0007.5/400	7.5	17
868G/0011.0/400	11	25	165x310x186	147x295
868G/0015.0/400	15	32	165x310x186	147x295
868G/0018.5/400	18.5	37	180x480x324	120x463	M8
868G/0022.0/400	22	45	180x480x324	120x463
868G/0030.0/400	30	60	180x560x324	120x543
868G/0037.0/400	37	75	180x560x324	120x543
868G/0045.0/400	45	91	220x670x330	160x653
868G/0055.0/400	55	112	220x670x330	160x653
868G/0075.0/400	75	150	273x732x335	185x702
868G/0090.0/400	90	176	273x732x335	185x702
868G/0110.0/400	110	210	375x884x415	274x846	M10
868G/0132.0/400	132	253	375x884x415	274x846
868G/0160.0/400	160	304	460x986x425	300x951
868G/0185.0/400	185	351
868G/0200.0/400	200	377
868G/0220.0/400	220	426
868G/0250.0/400	250	465	555x1231x502	406x1190
868G/0280.0/400	280	520
868G/0315.0/400	315	585
868G/0355.0/400	355	650	730x1231x502	502x1190
868G/0400.0/400	400	725
868G/0450.0/400	450	820

主要功能特點

技術參數

規格尺寸

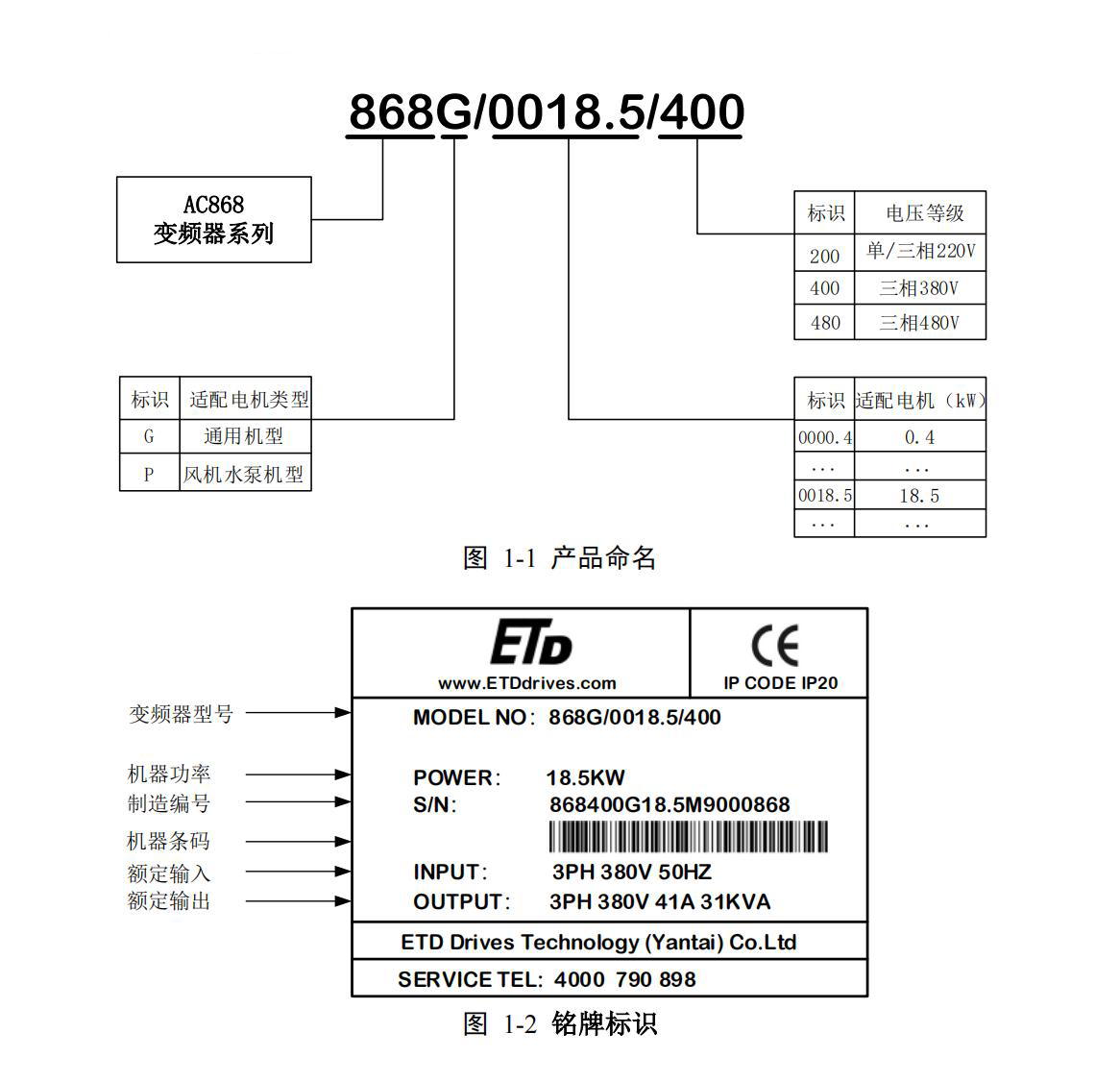

銘牌說明
