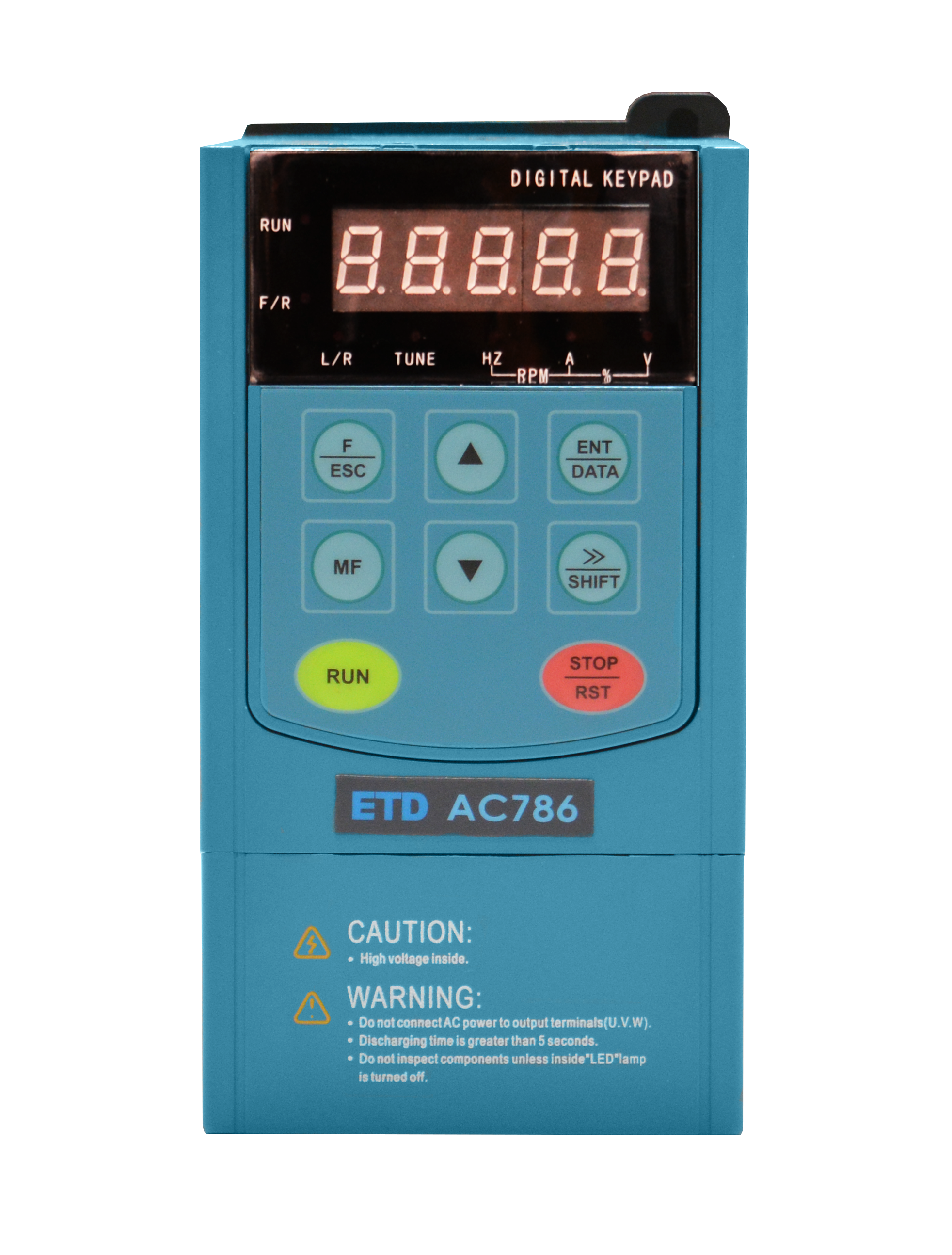

項目

項目描述

輸入

額定電壓/頻率

變動容許值

200V/50Hz/60Hz，電壓：±10%；頻率：±5%

400V/50Hz/60Hz，電壓：±10%；頻率：±5%

480V/50Hz/60Hz，電壓：±10%；頻率：±5%

輸出

額定電壓

三相：200V（與輸入電壓成正比）

三相：400V（與輸入電壓成正比）

三相：480V（于輸入電壓成正比）

控制特性

調制方法

空間電壓矢量SVPWM

控制方式

開環矢量、V/F控制

頻率控制范圍

1000.00Hz

頻率精度

數字指令：±0.01%（-10℃~+50℃）

模擬指令：最高頻率x0.025%（25℃±10%）

設定分辨率

數字指令：0.01Hz

模擬指令：最高頻率x0.025%Hz

輸出頻率

0.01Hz

過載能力

786G：150%額定電流60S

786P：120%額定電流60S

頻率設定信號

0~10V（20KΩ）,0/4~20mA(500KΩ)

加/減速時間

0.0~6500.0S（獨立設定加速/減速時間）

制動轉矩

無制動電阻時約20%，有制動電阻時約125%

V/F模式種類

直線、平方型V/F曲線以及能任意編程V/F模式

保護技能

過載保護

電子型熱過載繼電器保護

瞬時過流

約為變頻器額定電流的200%

過載

786G：150%額定輸出1分鐘后自由停機

786P：120%額定輸出1分鐘后自由停機

過電壓

整流器輸出電壓超過410V（200V級）/820V（400級）/910V（480V級）時電動機自由停機

電壓不足

整流器輸出電壓降至190V（200V級）/380V（400V/480V級）/或更低時電動機自由停機

瞬時掉電補償

瞬時掉電15ms或以上時立即停止（出廠設定），按標準配置，最大掉電短于2秒時繼續運轉

過熱保護

散熱器過熱保護、模塊過熱保護

失速保護

加速/減速和恒速運轉期間的失速保護

接地故障

電子電路保護

環境

周圍溫/濕度

-10℃~+50℃，90%相對濕度

使用場所

室內（防止腐蝕性氣體和塵埃）

振動

0.5G以下

型號

額定功率

（KW）

輸出電流

（A）

外形尺寸

WxHxD

安裝尺寸

W1xH1（mm）

安裝螺釘

d

786G/0000.4/400

0.4

0.9

85*170*128

67.5*158

M4

786G/0000.75/400

 0.75

2.1

786G/0001.5/400

 1.5

3.8

786G/0002.2/400

2.2

5.1

97*194*143

85*180

M4

786G/0003.7/400

 3.7

9

786G/0004.0/400

 4.0

 9.5

786G/0005.5/400

5.5

11

124*245*170

106*230

M5

786G/0007.5/400

7.5

17

786G/0011.0/400

11

25

165*310*186

147*295

M5

786G/0015.0/400

15

32

786G/0018.5/400

18.5

37

180*480*324

120*463

M8

786G/0022.0/400

22

45

786G/0030.0/400

30

60

180*560*324

120*543

M8
