作者：肖慧斌

單位名稱：泰安華魯鍛壓機床有限公司

案例簡介

        開卷校平收卷生產線包括開卷機、校平機、分條機、收卷機。與開卷校平剪切線不同的是，對板材校平整形后，縱向分條后再次將卷材收攏成卷。在控制過程中，一般收卷機采用速度環與電流環相結合控制，保持與校平機線速度同步，啟停平穩快速，避免卷材松散。

        生產線中粗校機、分條機、精校機、收卷機使用直流驅動器控制直流電機傳動方式，基于790驅動器具有ModBus通訊協議優勢，使用SIEMENS S7-200作為系統主站，實現直流驅動器之間的數字通訊，避免傳統方式的模擬信號控制中的現場環境干擾，與觸摸屏組成的開卷校平收卷自動控制系統，對各臺驅動器的速度控制，實現速度同步。

工藝流程

        該校平線機械部分主要由上料系統、開卷機、引料機組、粗校平機、分條機、廢邊卷曲機、精校機、收卷機、下料小車等主要部分組成。

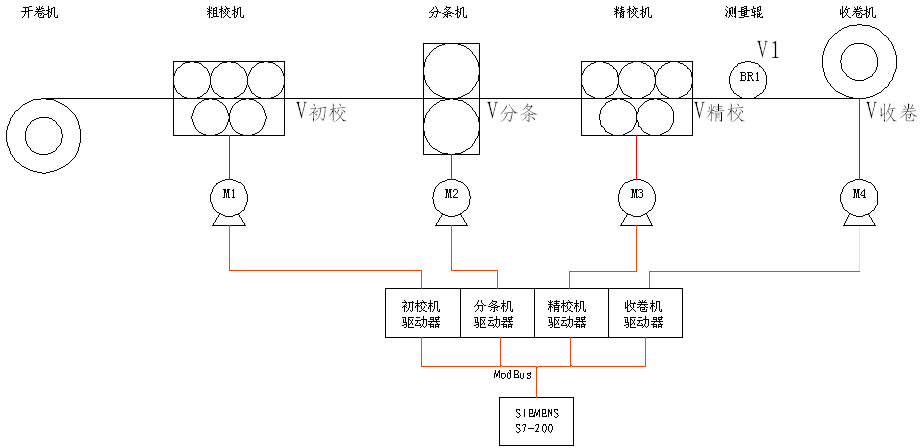

工藝流程圖如下：

▲速度控制收卷的控制原理

應用方案

        粗校機、精校機、分條機運行過程中角速度，線速度是保持恒定的，收卷機在在卷曲過程中隨著卷徑增加，角速度不變，線速度會相應增大，為保持生產線速度一致，對收卷機ETD790功能進行同步速度+輔助PID疊加計算，使收卷機線速度保持與生產線速度一致。

        ETD79調速器在應用上具有兩個優勢：通常調速器正常設置，一般只接收一個速度信號作為測速反饋，利用ETD790具有雙編碼器接口優勢，將生產線上的測長編碼器信號則通過第二個編碼器接口采集，通過內置輔助PI功能塊運算轉換為第二速度反饋信號；二是ETD790內置的ModBus總線通訊，目前市場上主流PLC都支持該通訊方式，本例中S7-200PLC也支持該通訊方式。

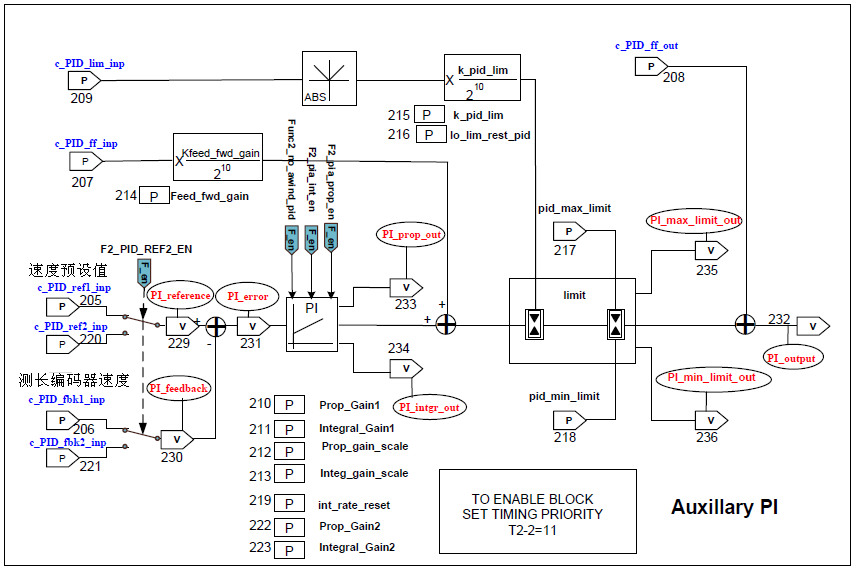

        輔助PI功能塊設定方式：在790 DriveExplorer 軟件里調用PID_AUX功能塊，205 c_PID_ref1_inp， 206 c_PID_fbk1_inp，PLC 對ETD790內置的預設值功能塊將設定速度寫入205 c_PID_ref1_inp；通過脈沖分配器將測長編碼器的信號接入第二編碼器器口，并寫入206 c_PID_fbk1_inp；使能PID_AUX功能塊后，205 c_PID_ref1_inp 、206 c_PID_fbk1_inp經過PID運算輸出232 PI_output到Speed Loop功能塊的63 c_spd_ref2與直流電機速度給定信號進入Ramp功能計算后得到的62 c_spd_ref1疊加輸出，收卷機調速器自動調整電機角速度，使收卷機的線速度，保持與生產線速度相同。

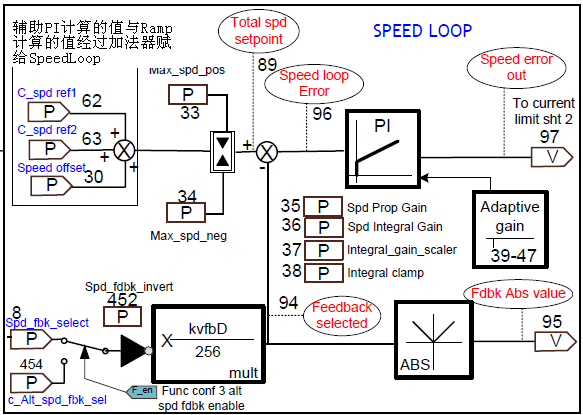

框圖如下：

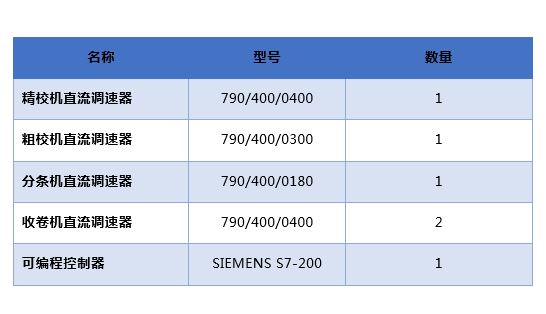

系統配置：

現場實況

客戶反饋：
